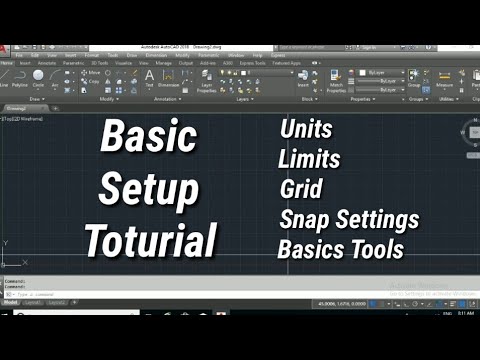

BASICS SETTINGS OF AUTOCAD

Basics Settings Of autocad

(1) UNITS :-

                     -> Length

                         Type      =   Engineering

                     -> Insertion scale

                         Units of scale Insertion content

                                        = Meter or Inch ( Fit )

                                                      🆗

(2) LIMITS :-

                     -> Specify Lower Left Corner

                          < 0.0000 , 0.0000 > , 00

                                   [ ENTER ]

                     -> Spacify Upper Left Corner

                          < 420.0000 , 297.0000 > 300 , 200

                                    [ ENTER ]

(3) GRID

                     -> Spacify  Grid Spacing  = Meter  ( 10 ) or Fit ( 12" or 1' )

(4) SNAP SETTINGS :-

                      -> GRID BEHAVIOUR  [ OOF ]

                           Adaptive Grid  [ OFF ]

                            Display Grid Beyond Limits  [ OFF ]

                                                      🆗

(5) ZOOM    =   Z  [ ENTER  ]

(6) ALL         =   A [ ENTER  ]

(7) LOWER RIGHT CORNER TOOLS  :-  [ ON or OFF ]

          (1)  Display Drawing Grid

                 GRIDMODE     ( F7 )                 [ ON ]

          (2)  SNAPMODE    ( F9 )                [ OFF ]

          (3)  Dynamic Input

                 DYNMODE                                [ OFF ]

          (4)  ORTHOMODE  ( F8 )               [ ON ]

          (5)  POLAR TRACKING  ( F10 )    [ OFF ]

          (6)  Object Snap Tracking

                 AUTOSNAP     ( F11 )              [ OFF ]

          (7) OBJECT SNAP   ( F3 )             [ ON ]

                      》 END POINT                    [ ✔ ]

                      》 MIDPOINT                      [ ✔ ]

                      》 CENTRE                          [ ✔ ]

                      》 GEOMETRIC                   [ ✔ ]

                      》 NODE                              [ ✔ ]

                      》 QUADRANT                    [ ✔ ]

                      》 INTERSECTION              [ ✔ ]

                      》 EXTENSION                    [ ✔ ]

                      》 PERPENDICULAR          [ ✔ ]

                      》 TANGENT                       [ ✔ ]

                      》INSERTION                      [ ❌ ]

                      》 NEAREST                        [ ❌ ]

                      》 APPARENT INTERSECTION

                                                                     [ ❌ ]

                      》PARALLEL                        [ ❌ ]

(8)   Show Hide Line Weight

               LWDIPLAY   [ OFF ]

(9)   Transprency Display  [ ON ]

(10) Dynamics UCS

                UCS DETECT  ( F6 )  [ OFF ]

(11) Quick Properties

                 OPMODE     [ OFF ]

(12) CUSTOMIZATION  [ OFF ]
